产品概述：

SK6112SIDE-RG-A-001是单线双向传输LED恒流驱动控制芯片。内部集成信号解码模块、数据双向传输控制模块、振荡器模块/数据再生模块、恒流驱动模块、电流增益模块等。芯片在截取本级数据后，将其余数据再生并发送到下级芯片。

除提供一般的效果显示模式外，还可以通过特定的命令进入参数设置模式，在线调节RGB端口输出电流增益、改变显示同步设置等。另外，还可以让芯片进入状态回传模式，回传芯片RGB端口峰值电流数值、芯片级连数目等信息。

LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。

产品特点：

1.数据双向传输控制，可链路回传个数及电流输出大小

2.支持多路灯串并联、各路可独立控制，可最多支持15路灯串并联

3.支持睡眠、省电模式显示刷新率最高可达20khz(避免PWM噪音)

4.开放系统: 开机自动识别串接个数 (支持光效多样性)非开放系统: 软件适应性佳(适用串/并接个数不同、不需修改软件)

特征说明：

1.Top SMD内部集成高质量外控单线串行级联恒流IC

2. 控制电路与芯片集成在SMD 4020元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高

3.内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出

4.内置上电复位和掉电复位电路，上电不亮灯

5.灰度调节电路（256级灰度可调）

6.红光驱动特殊处理，配色更均衡

7.单线数据传输，可无限级联

8.整形转发强化技术，两点间传输距离超过10M

9.数据传输频率可达800Kbps， 当刷新速率30帧/秒时，级联数不小于1024点

10.可选LED显示刷新率，最高达20Khz

11.级联数据整形后输出，防止数据衰减

12.参数设置和状态回传功能

13.可选同步刷新或异步刷新

14.产品湿敏等级：MSL5a

主要应用领域：

机箱风扇；LED全彩发光字符灯串、LED全彩模块、LED幻视软硬灯带、LED护栏管、LED外观/场景照明；LED点光源、LED像素屏、LED不规则屏、各种电子产品、电气设备和行车灯。

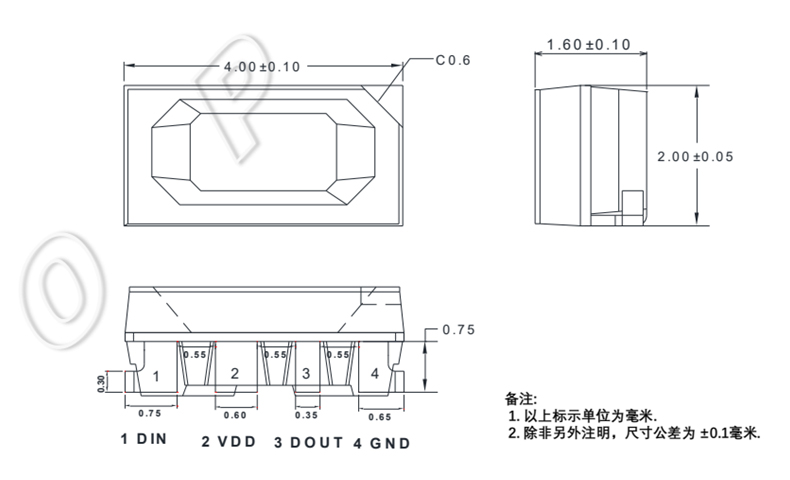

产品尺寸：4.0x2.0x1.6mm
